一、工程概况

河北华西钢铁竖炉的烟气经脱硫处理后，直接对大气排放。原有烟气处理工艺如下图所示——

二、项目方案

考虑到钢厂废热较多，采用CDH（烟气冷凝器）+SGH（蒸汽加热器）方案，最终方案如下图所示——

（1）脱硫后的饱和湿烟气进入烟气冷凝器（CDH），管内介质为循环冷却水，管外介质为烟气；经过此装置后，烟气温度由48℃下降至44℃，有凝结水析出。

（2）冷凝经除雾器后的烟气再进入蒸汽加热器（SGH），管内介质为低压饱和蒸汽（约159℃），管外介质为烟气；经过此装置，蒸汽相变换热，对烟气进行加热至65℃，直至满足白色烟羽治理的需求温度。

三、安装运行

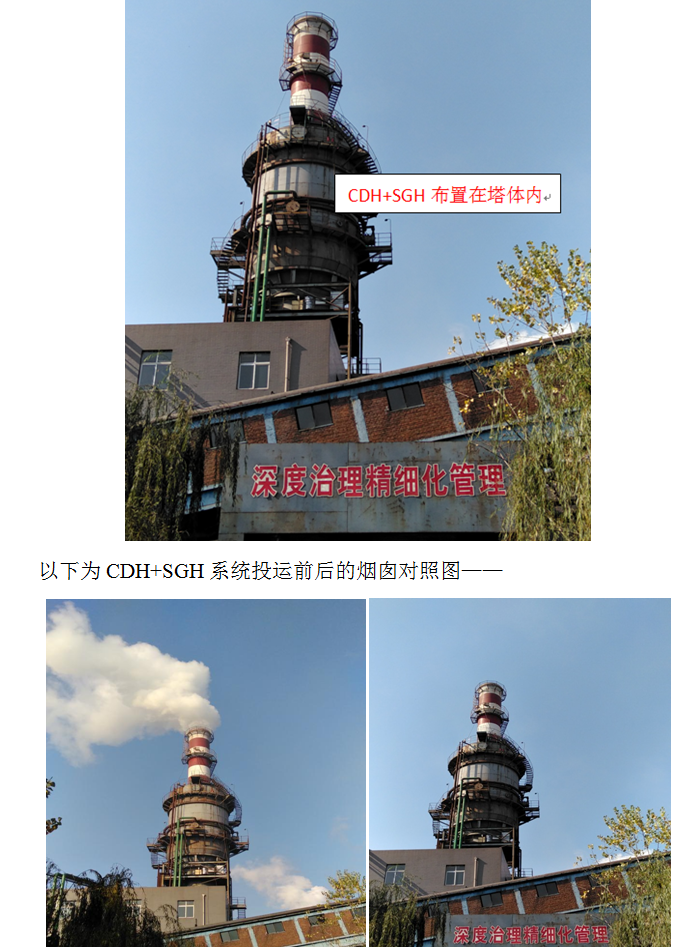

CDH（烟气冷凝器）和SGH（蒸汽加热器）布置在脱硫塔的塔体内，经处理的烟气直排大气，如下图所示——

四、项目总结

1）对于钢铁冶金行业，废热较多，采用CDH+SGH方案进行烟气“脱白”，具有换热效果好，设备投资低的优点。

2）氟塑钢换热器换热效果良好，且具备耐腐蚀和防积灰的特点，在钢厂中能够长期稳定运行。
