一、工程概况

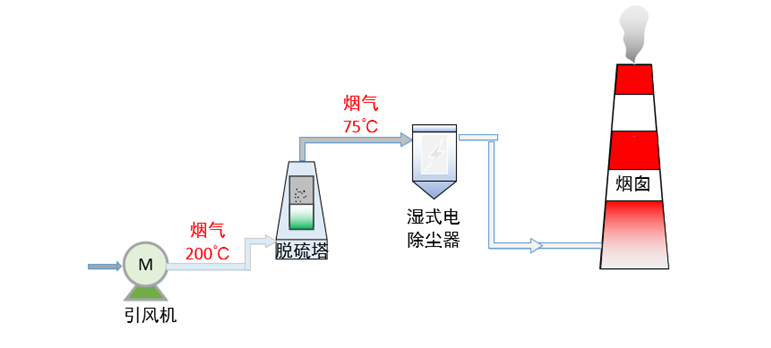

龙星化工股份有限公司位于河北省沙河市，本项目烟气来源为炭黑生产尾气；炭黑尾气是炭黑生成反应中富含芳烃的油类不完全燃烧裂解的副产物，其成分相对复杂，且因工艺需要，在输送炭黑的过程中，喷入大量激冷水降温，因此炭黑尾气中水蒸气含量高达25%左右；另外，其成分中还含有苯、萘等易结晶物以及腐蚀性较强的二氧化硫、硫化氢等。原有烟气处理工艺如下图所示——

二、项目方案

采用GWH（低温省煤器）+CDH（烟气冷凝器）+SGH（蒸汽加热器）方案，最终方案如下图所示——

（1）烟气首先通过低温省煤器（GWH），管内介质为循环冷却水，管外介质为烟气；经过此装置后，烟气温度由200℃下降150℃；

（2）降温后的烟气进入脱硫塔。相比原高温烟气，烟气温度降低、体积流量减少，可以提高脱硫塔的脱硫效果、减少脱硫塔的耗水量，同时还降低了脱硫塔出口烟气温度。

（3）脱硫后的饱和湿烟气进入一级烟气冷凝器（CDH1），管内介质为循环冷却水，管外介质为烟气；经过此装置后，烟气温度由74℃下降至65℃，有凝结水析出。

（3）饱和湿烟气再进入二级烟气冷凝器（CDH2），管内介质为循环冷却水，管外介质为烟气；经过此装置后，烟气温度由65℃下降至47℃，有凝结水析出。

（4）冷凝经湿电后的烟气再进入蒸汽加热器（SGH），管内介质为低压饱和蒸汽（约141℃），管外介质为烟气；经过此装置，蒸汽相变换热，对烟气进行加热至71℃，直至满足白色烟羽治理的需求温度。

三、安装运行

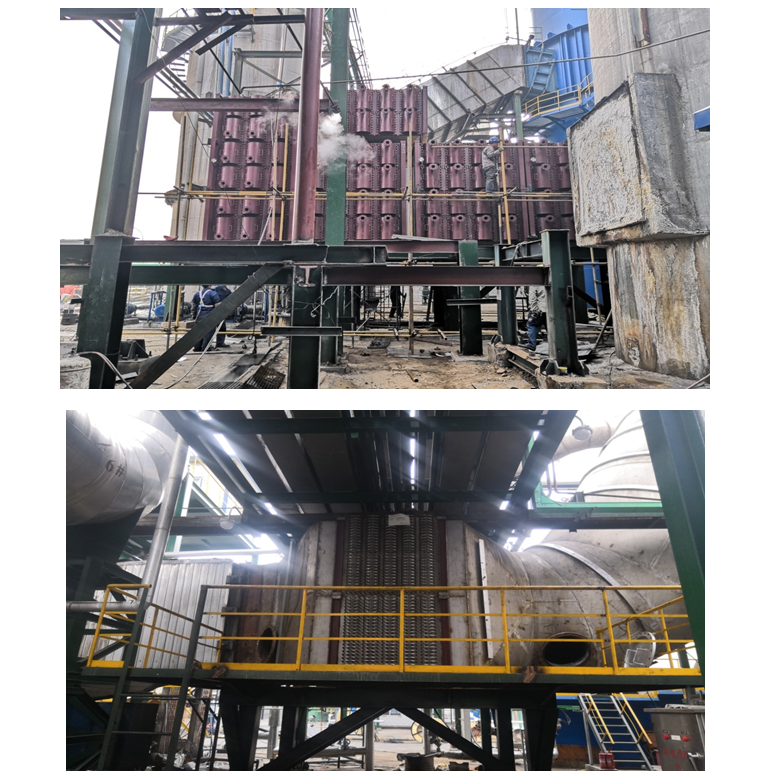

GWH（低温省煤器）布置在脱硫塔前烟道，CDH（烟气冷凝器）和SGH（蒸汽加热器）布置在脱硫塔后烟道，如下图所示——

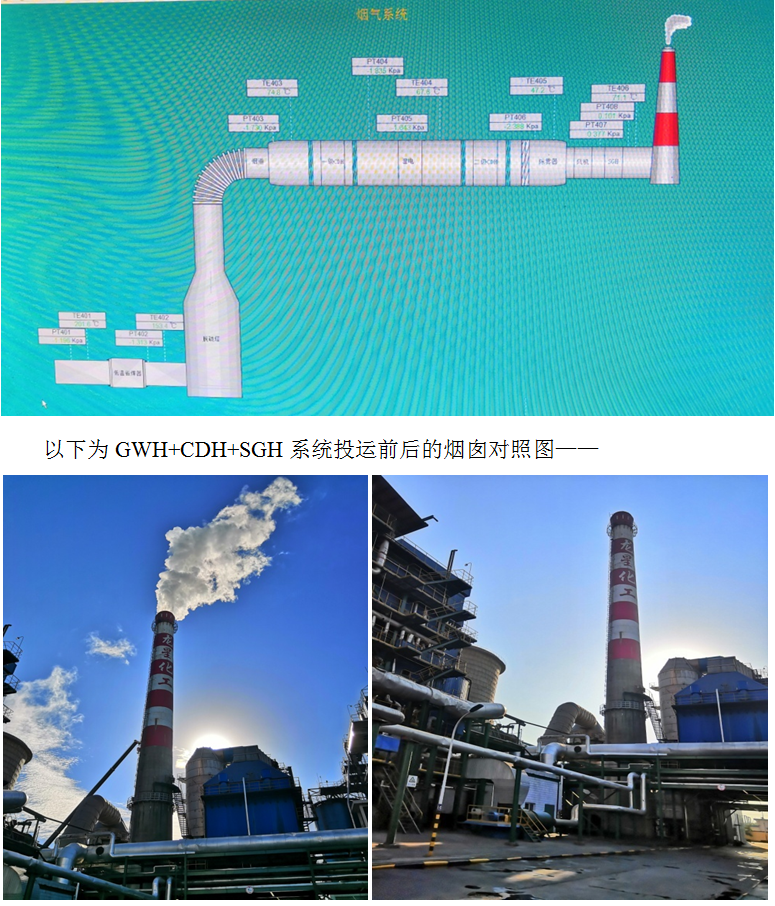

电厂运行某时刻截取画面，如下图所示——

四、项目总结

1）若烟气采用氨法脱硫，则布置低温省煤器（GWH）起到的降低脱硫塔出口烟气温度的作用较小。

2）氟塑钢换热器换热效果良好，且具备耐腐蚀和防积灰的特点，在化工行业烟气环境中能够长期稳定运行。
