一、工程概况

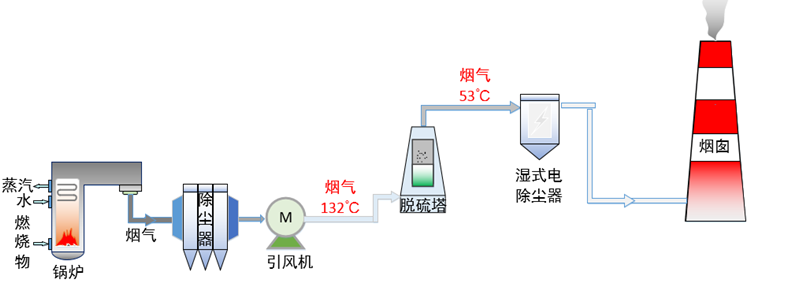

浙江物产环能浦江热电有限公司位于浙江金华浦江县经济开发区，现有3×150t/h高温高压CFB锅炉(9.8MPa，540℃)，单台锅炉******连续蒸发量150 t/h。原有烟气处理工艺如下图所示——

二、项目方案

考虑到电厂供汽，能持续提供低温除盐水，采用GWH（低温省煤器）+CDH（烟气冷凝器）+SGH（蒸汽加热器）方案，最终方案如下图所示——

（1）烟气首先通过低温省煤器（GWH），管内介质为除盐水（来自CDH），管外介质为烟气；经过此装置后，除盐水温度由43.4℃上升至57.4℃（去除氧器），烟气温度由131.6℃下降107.8℃；

（2）降温后的烟气进入脱硫塔。相比原高温烟气，烟气温度降低、体积流量减少，可以提高脱硫塔的脱硫效果、减少脱硫塔的耗水量，同时还降低了脱硫塔出口烟气温度。

（3）脱硫后的饱和湿烟气进入烟气冷凝器（CDH），管内介质为除盐水（来自化水车间），管外介质为烟气；经过此装置后，除盐水温度由26.1℃上升至43.4℃（去GWH），烟气温度由49.4℃下降至47.2℃，有凝结水析出。

（4）冷凝经湿电后的烟气再进入蒸汽加热器（SGH），管内介质为低压饱和蒸汽（约183℃），管外介质为烟气；经过此装置，蒸汽相变换热，对烟气进行加热至90℃，直至满足白色烟羽治理的需求温度。

三、安装运行

GWH（低温省煤器）布置在脱硫塔前烟道，CDH（烟气冷凝器）和SGH（蒸汽加热器）布置在脱硫塔后烟道，如下图所示——

以下为GWH+CDH+SGH系统投运前后的烟囱对照图——

四、项目总结

1）对于供汽机组，具备大量除盐水供应的条件，建议采用低温省煤器（GWH）+烟气冷凝器（CDH）+蒸汽加热器（SGH）的工艺路线；采用此技术路线，在满足环保要求的同时，具有良好的节能效益，而且换热器设备尺寸设计相对较小，投资较低。

2）在石膏法脱硫机组中，布置低温省煤器（GWH），能有效降低脱硫塔出口烟气温度，起到初步冷凝作用。

3）氟塑钢换热器换热效果良好，且具备耐腐蚀和防积灰的特点，在燃煤机组中能够长期稳定运行。
